例1:十字交叉口-两相位信号控制


使用RoadGee软件实现《交通管理与控制(第二版)》例8-3和9-3的计算,P226,P282。

网易公开课计算过程讲解地址:网易公开课:《信号交叉口通行能力计算及实例分析》

项目地址:例8-3和9-3,所有RoadGee用户登录后均可查该看该示例。

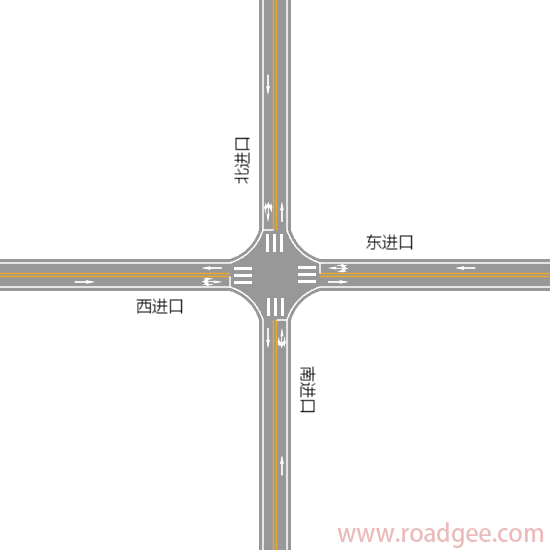

1.设置渠化方案

交通渠化方案

2.输入交通流量

根据题目输入车流量,并将大车比例设置为0,高峰小时系数设置为1。

南北进口车道饱和流率设置为2400pcu/h,东西进口车道饱和流率设置为1000pcu/h。

交通流量图

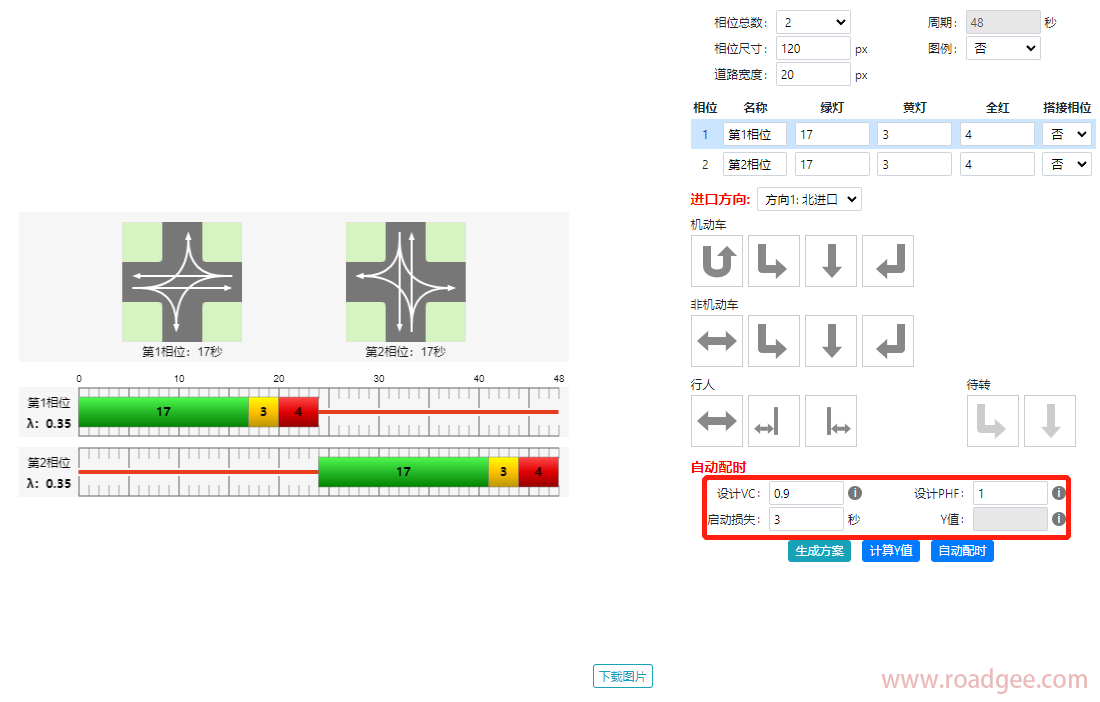

3.设置信号控制方案,并输入配时参数

设计目标饱和度为0.9,信号损失为3s,高峰小时系数为1。

交通信号控制方案

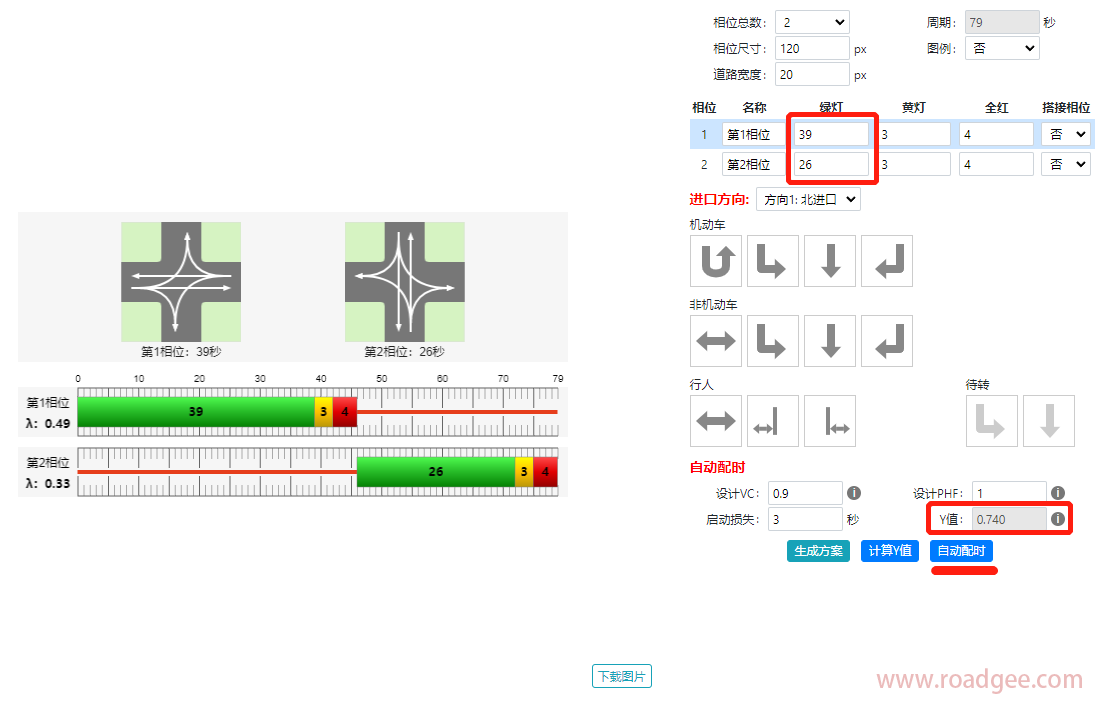

4.自动配时

点击 自动配时 按钮,软件自动计算Y值(0.74)和周期时长(78.75s),并计算各相位最佳绿灯显示时间

软件计算过程保留小数点,只在最终显示时取整,计算结果分别为39s、26s与例题一致(四舍五入取整后有些许差异)。

交通信号控制方案

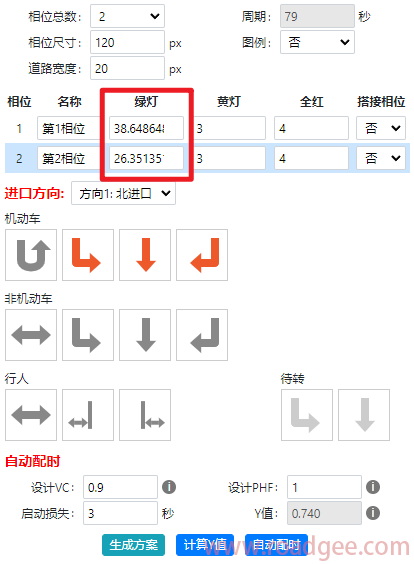

为了验证软件的计算结果,将以含小数点的绿灯时间演示饱和度、延误和排队等指标的计算。

交通信号控制方案

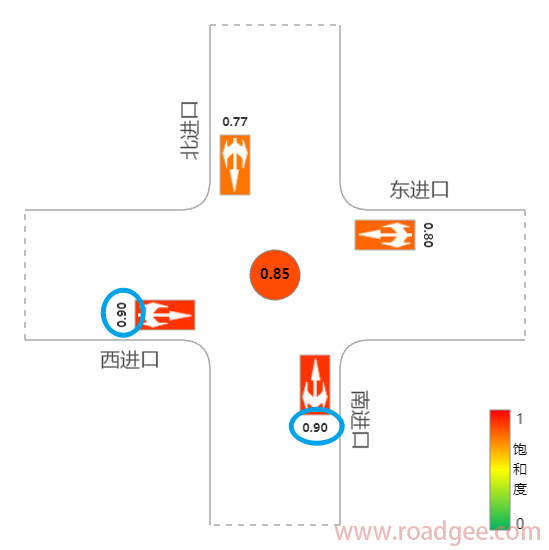

5.饱和度计算结果

饱和度计算结果与例题一致。同时可以看到南进口和西进口为2个相位的关键车道组(关键流率比对应的车道组),计算结果与设计目标饱和度(0.9)一致。

交叉口饱和度计算

交叉口饱和度计算

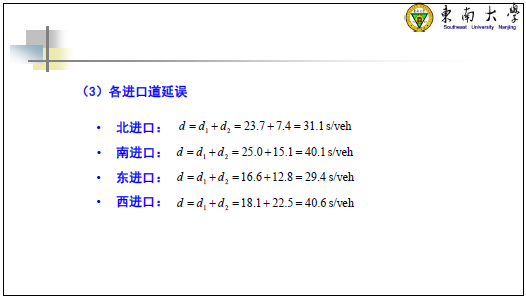

6.延误计算结果

延误计算结果与例题一致。

交叉口延误计算

交叉口延误计算

7.排队长度结算结果

交叉口排队长度计算
